铸铁闸门的结构设计及安装时的注意事项

        据有关介绍,铸铁闸门主要由门框和门组成。铸铁闸门的闸门框架是闸门的支撑部件,也是闸门的行走滑道。通过地脚螺栓将其安装固定在闸墩和闸底板的二级混凝土中,闸所承受的所有水压均安全地传递到闸室。

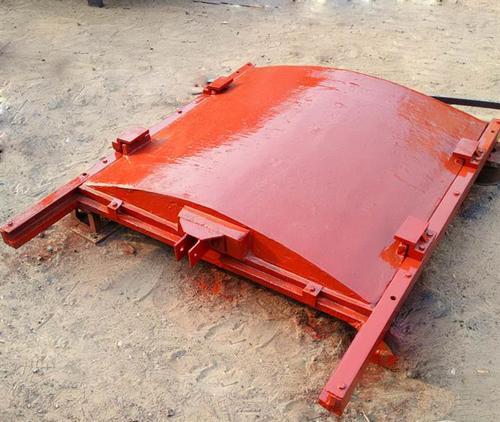

        可以理解的是,为了科学合理地节省材料,减轻自重,铸铁浇口的截面做成格子状,根据其尺寸综合考虑截面的尺寸。门的负载和操作。压头是可移动的保水组件,用于关闭和打开孔口。铸铁框架梁围绕板表面设置。为了提高撞锤的强度,将板表面制成弓形。拱的中心角设计为60度,以降低其承受的水压。

        为了方便铸铁闸门的制造,运输和安装,闸门可以分为上下两部分。到达安装地点后,可以通过螺栓将闸门作为一个整体进行连接和组装。接头处的上下板均设有凸缘和肋板,使它们成为闸门的中横梁,从而提高了闸门的纵向刚度。纵向肋板设置在较宽的方向,以提高横向刚度并起到纵向梁的作用。

        在安装铸铁闸门之前,首先要检查连接部件的螺栓是否由于运输,装卸而松动。如果有松动,请将其固定。

        铸铁闸门在安装时,应注意闸门的位置应保持水平和垂直。另外,浇注浇口时,请注意不要将水泥弄到闸门的缝隙中。如果砂浆流入闸板,门框,斜铁和挡板的间隙,应及时的处理,以防止砂浆凝固影响开闭。

        检查铸铁闸门的主垂直框架和横梁之间的止水位置是否放错了位置。如果放错位置,请松开连接螺栓,以在同一平面上调节挡水板。
