铸铁闸门的组成结构

        铸铁闸门主要由闸门框架,闸门,升降座,封闭斜铁等部分组成。为了克服钢闸门容易生锈的缺点,我们在制造铸铁闸门时,将闸门框和闸门板均使用铸铁制成。闸门框由上下的横梁以及左右的直梁组成。为了方便制造,运输和安装,柱塞通常根据其尺寸或高度由上部和下部组成。

        根据铸铁闸门的形状,铸铁闸门可分为PZ平板和PGZ拱形。具体选择可以通过对闸孔尺寸,承压水头,开闭类型,浇口自重等进行全面比较来确定。

        根据浇口结构的不同组合,浇口可分为整体式和组装式。小尺寸的闸门一般为一体式,但机械,运输条件较差的建筑安装场所的闸门也可以制成手动运输的组合式。中型及以上尺寸的闸门可以制成组装型。

        铸铁闸门的结构设计

        铸铁闸门的闸门框架是闸门的支撑部件,也是闸门的行走滑道。通过地脚螺栓将其安装并固定在闸墩和闸底板的二级混凝土中,闸门承受的所有水压均安全地传递至闸室。为了节省材料并科学合理地减轻自重,将横截面制成格子型,并根据载荷和冲头操作综合考虑横截面尺寸。压头是可移动的保水组件,用于关闭和打开孔口。铸铁框架梁围绕板表面设置。为了提高撞锤的强度,将板表面制成拱形。拱的中心角设计为60度,以降低其承受的水压。为了便于制造,运输和安装,可将冲头分为上下两部分。到达安装地点后,可通过螺栓连接将撞锤组装成一个整体。连接处的上下板均设有法兰和肋板,使它们成为撞锤的中间横梁,以提高撞锤的纵向刚度。将纵向肋板设置在宽度方向上以提高横向刚度并起到纵向梁的作用。

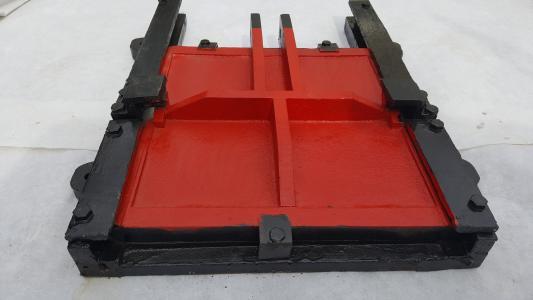

铸铁闸门
