螺杆式启闭机限位器装置的要求你知道吗

        螺杆式启闭机是一种利用螺纹杆直接连接或通过导向滑块,连杆和门扇连接的机器,螺杆上下移动以打开和关闭闸门。随着水利水电工程的广泛开发,水电站,水路灌溉大坝等工程中使用的升降机和闸门得到了广泛的应用。螺杆式启闭机分为电动启闭机和手动启闭机,但是启闭机通常会导致螺杆在工作过程中由于行程保护失效而弯曲。启闭机离地,严重会对闸门造成损坏。

        螺杆式启闭机限位器装置的技术特征:

        1.一种螺杆式启闭机过限保护装置,其特征在于,包括启闭机和位于启闭机内的螺杆,启闭机的下端装有一个支架,在启闭机和支架之间设有驱动螺母,驱动边螺母套在螺钉上。螺杆上、下端外表面分别为环形。环形空转槽的直径小于驱动螺母的外中粒径,环形空转槽的长度大于驱动螺母的高度。

        2.螺钉肩部闭合机的一种质量过高的保护装置的特点是,在螺钉的上、下端有一个位于环形空转槽末端的塞子。

        3.螺杆式启闭机的过限保护装置,其特征在于环形空转槽底面光滑。

        螺杆式启闭机限位器装置的开闭机构之间的驱动螺母和螺钉上设置的驱动螺母。螺钉上端和下端的外表面分别设有环状空转槽。环形空转槽的直径小于传动螺母的外螺纹直径,环形空转槽的长度大于传动螺母的高度。本发明结构简单,操作方便。通过在螺丝的上下端增加一个圆形的空转槽,当冲程脊位置失效时传动螺母与螺丝一起空转,有效的保护了启闭机和闸门,从而延长了启闭机的使用寿命。

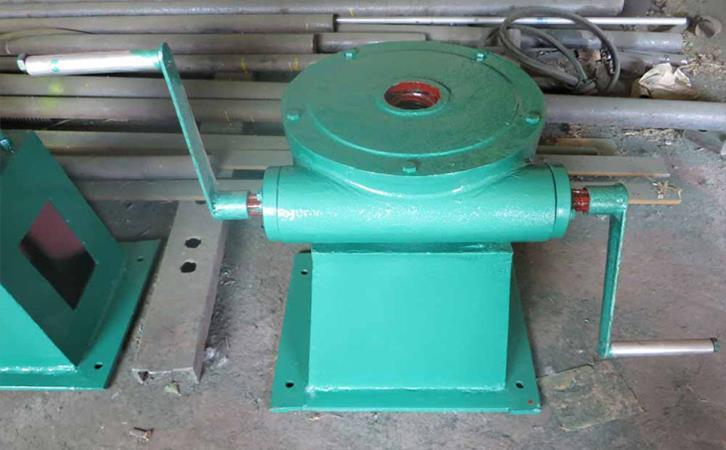

螺杆式启闭机
