铸铁闸门的设计

       随着经济的高速发展,国家对水利事业的投资越来越大。南水北调、胶东供水、东调,南下程等大型水利工程已全面展开，而水利工程的设计工作也要求越来越高，“经济.实用”渐渐成为水利设计的重中之重。伴随着水利事业的大发展,铸铁闸门的使用量也越来越大,闸门对工程的质量有着严重的影响,笔者现对水利工程中的铸铁闸门的设计与使用做一些探讨。

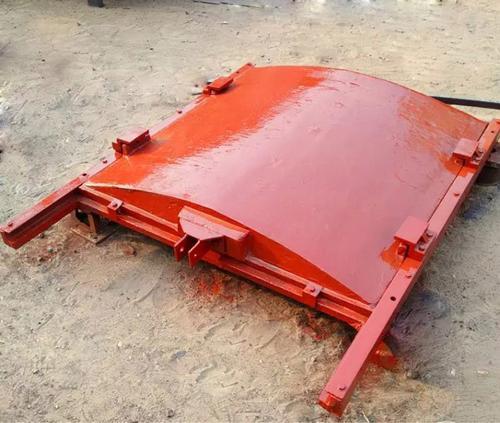

       铸铁闸门品种繁多,可根据用户的要求做成各种尺寸,可塑性很大。按闸门形状分类,一般包括整体式.组装式、平板型、拱型;按性能分类,分为单向止水、双向止水两种。闸门基本结构都是由门板、门框、导轨、密封座等部件组成。现从闸门的设计、工艺、及检验说明如下:

1设计要求

1. 1门板的设计要求

      门板应整体铸造,闸孔在400mm以上时应设加强肋。门板应按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5,扰度应不大于构件长度的1/500。门板的厚度应在计算厚度上,增加2 mm的腐蚀量。

      1.2 门框的设计要求

      门框应按最大工作水头设计,拉伸、压缩和剪切强度的安全系数不小于5。门框的厚度应在计算厚度上,增加2 mm的腐蚀量。与墙面结合的门框表面应保持平整。门框的任一外侧,应机加工--条与导轨平行且贯通的垂线,作为安装闸门基准。

      1.3  导轨的设计要求

      导轨应按最大工作水头设计,拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到最高位置时,顶端应高于门板的水平中心线。

1.4 密封座的设计要求

      密封座的设计与加工是决定闸门性能的一个关键,直接关系到水封的严密性。密封座应分别置于经机加工的门框和门板的相应位置上,用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中,不能变形和松动,螺钉头部与密封座工作面一起精加工,表面粗糙度不大于3.2um。密封座工作表面不得有划痕、裂缝和气孔等缺陷。密封座的板厚,应符合表1的规定。
1.5  吊耳或吊块螺母的设计要求
   门板的上端应设吊耳或吊块螺母,与门杆连接。吊耳或吊块螺母的受力点,尽量靠近门板的重心垂线。最大工作水头启闭时,拉伸、压缩和剪切强度的安全系数不小于5。
1.6传动螺杆的设计
   传动螺杆应按最大工作开启和关闭力设计,其拉伸、压缩和剪切强度的安全系数不小,于5.螺杆的柔度不大于200。对于柔度大于200的螺杆,中间应加导轴承。
1.7楔紧装置的设计要求
      在闸门两侧必须设置可调节的楔紧装置，两楔紧面的表面粗糙度不大于3.2 um。主要零件的材料应符合或不低于表2的规定。
