铸铁闸门结构设计要点

      根据铸铁闸门孔口和压头的尺寸选择合适的材料。常用的材料有灰铸铁HT200和HT250,球墨铸铁QT400和QT450。灰铸铁的力学性能符合GB9439,球墨铸铁的力学性能符合GB / T 1348.用于小孔和浅头闸门的是灰铸铁,用于大孔径和深孔闸门的是球墨铸铁。

      铸铁闸门通常以小批量生产。综合考量到成本,其生产周期,一般铸模都由木模制成。铸砂由树脂砂制成。树脂砂生产的铸件尺寸高,铸件轮廓清晰。与粘土砂和油砂生产的相比,树脂砂生产的铸件可以增加2级。

       在铸造前,制定铸造方案,确定工艺参数,确定铸造时间,铸造速度,铸造位置和合理设置。根据材料要求,负荷计算,充电,熔炼,熔炉分析,铸造。

      铸铁闸门的面板需要微拱在结构设计上,用于增加他的承载能力;在其面板两侧的剪切力因为受力很大,所以制作时需要加厚。门体周围的框架应适当加宽,以便通过考虑铸件的应力条件和内应力来防止变形。

      导轨由与门体相同的材料制成。它被紧固在门框上或与门框(小孔门)整体铸造。所有支撑表面和接触表面都需要加工。当门处于完全打开位置时,导轨的顶部高于门体的顶部。

      铸铁闸门内的锡青铜7XuSn5 Pb5Zn5用于密封栅条。密封面的工作表面需要加工。表面粗糙度不小于3.2p <M。表面上不得有划痕。密封条的规格和尺寸符合表3的要求。密封条分别设置在门体和门框的相应位置。密封条用环氧树脂粘接到门体和门框上,并用沉头螺钉固定,以便加工。

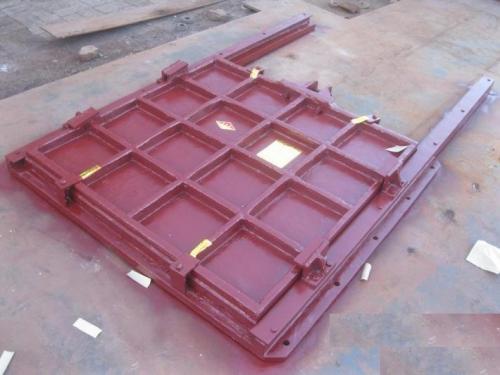

铸铁闸门
