铸铁镶铜闸门结构特点你懂多少

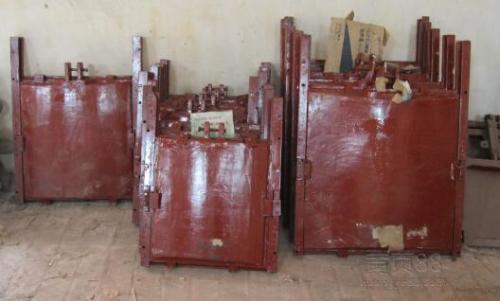

      铸铁镶铜闸门根据其形状分为圆形门和矩形门。铜密封和非铜密封根据密封形式分类。根据压力方向，可分为单向闸门和双向闸门。根据螺杆传动形式，清晰杆和隐藏杆是有区别的。

       铸铁镶铜闸门根据孔口和压头的尺寸由合适的材料制成。一般生产厂家经常使用的铸铁闸门的用材有灰铸铁HT200和HT250，球墨铸铁QT400和QT450。灰铸铁的力学性能符合GB9439，球墨铸铁的力学性能符合GB / T 1348标准。采用球墨铸铁用于制作大孔径的和深顶的闸门，灰铸铁一般被用于小直径和浅顶闸门。

       铸铁镶铜闸门结构设计的关键点是，面板应采用微拱形，以增加承载能力，并应适当增加面板两侧（与门框楔入）的剪切力。一般情况下，根据闸门的应力条件和内应力条件，适当的加宽闸门体的周边框架是很有必要的，这样做的目的是为了防止其变形。导轨也是用了同样的材质制作。这个是用于小孔门及门框上紧固用的。还需要加工其支撑表面和接触表面。闸门处于全部打开状态时，导轨的顶部位于门体的顶部之上。锡青铜ZCuSn5Pb5Zn5用于密封栅条。密封面的工作表面也是需要加工的，表面粗糙度不低于3．2斗米。表面要求不能有划痕。密封条的尺寸和规格符合制作的要求。密封条是设置在门框门体相对应的位置上的。密封条用环氧树脂粘接，用埋头螺钉固定，然后进行机械加工。
